100X遙控浮球閥
更新：2018-01-09 14:24:50??????點擊：
- 品牌：???瑞奇閥門
- 型號：???100X
-
產品介紹
產品描述:
100X隔膜式遙控浮球閥是兼具多種功能的水力操作式閥門.主要安裝于水池或高架水塔的進水口i處,當水位達
到設定的高度時,主閥由浮球導閥控制關閉進水口停止供水;當水位下降后,主閥由浮球導閥開關控制打開進水
口向水池注水,實現(xiàn)自動補水.液位控制精度準確,不受水壓干擾;100X隔膜式遙控浮球閥可隨水池的高度及使用
空間任意位置安裝，維護、調試、檢查方便、密封可靠，使用壽命長。隔膜式閥門性能可靠，強度高，動作靈
活適用于N450mm口徑以下的管道DN500口徑以上的建議使用活塞式。
主要尺寸：
|
公稱通徑DN(mm)
|
尺 寸(mm)
|
|||||
|
L
|
A1
|
A
|
H1
|
H
|
F
|
|
|
20
|
150
|
130
|
325
|
179
|
212
|
116
|
|
25
|
160
|
130
|
325
|
179
|
212
|
116
|
|
32
|
180
|
130
|
325
|
179
|
212
|
116
|
|
40
|
200
|
140
|
335
|
210
|
265
|
168
|
|
50
|
203
|
140
|
335
|
210
|
265
|
168
|
|
65
|
216
|
140
|
335
|
215
|
310
|
180
|
|
80
|
241
|
145
|
345
|
245
|
350
|
210
|
|
100
|
292
|
155
|
365
|
305
|
460
|
284
|
|
125
|
330
|
165
|
385
|
365
|
520
|
310
|
|
150
|
356
|
180
|
410
|
415
|
570
|
370
|
|
200
|
495
|
205
|
465
|
510
|
840
|
463
|
|
250
|
622
|
225
|
505
|
560
|
890
|
525
|
|
300
|
698
|
245
|
545
|
658
|
1030
|
625
|
|
350
|
787
|
275
|
595
|
696
|
1090
|
705
|
|
400
|
914
|
285
|
625
|
735
|
1150
|
778
|
|
450
|
978
|
285
|
625
|
735
|
1150
|
778
|
|
500
|
978
|
410
|
780
|
750
|
1110
|
690
|
|
600
|
1230
|
456
|
888
|
850
|
1286
|
785
|
【性能參數(shù)】
|
型號
|
J745X-10
|
J745X-16
|
J745X-25
|
|
|
工作壓力（MPa）
|
1.0
|
1.6
|
2.5
|
|
|
適用溫度（℃）
|
0～80
|
|||
|
適用介質
|
水
|
|||
|
材料
|
閥體、閥蓋
|
鑄鐵
|
||
|
閥桿
|
鉻不銹鋼
|
|||
|
閥座、閥盤
|
青銅
|
|||
|
膜片
|
丁晴橡膠
|
|||

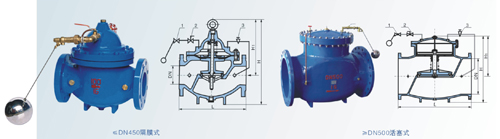

【結構圖片】

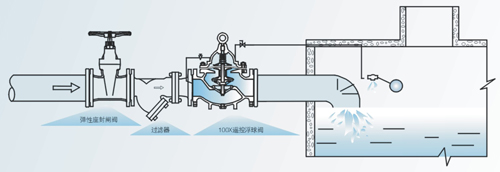

【安裝示意圖】
精心締造,優(yōu)質品質!!! www.hyexp.com.cn 瑞奇閥門
